Maske Standorte

Die Standortmaske stellt die erste Ebene in der Erfassung von Strukturebenen in ZIS Ing-Bau dar. Sie steht vor Bauwerksgruppen.

Standort Bauwerksgruppen Bauwerke Bauwerksabschnitte .

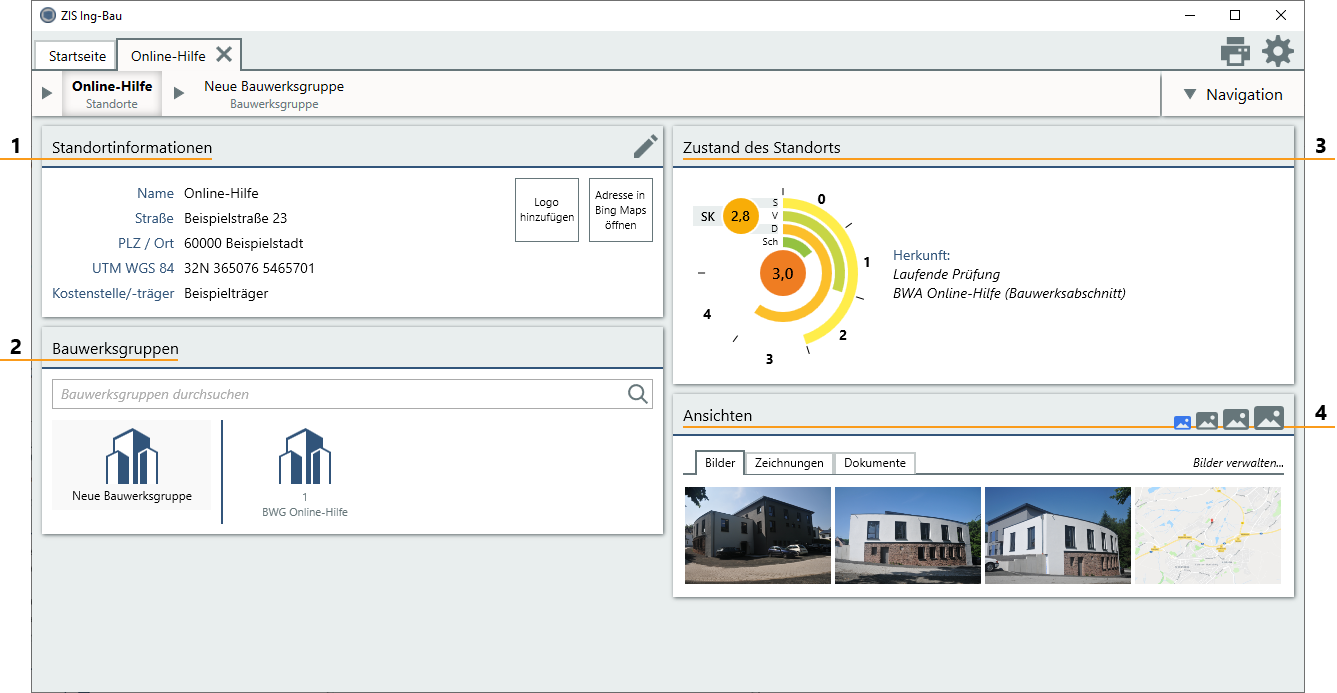

Die Maske enthält die Standortinformationen, den Zustand des Standorts, Bauwerksgruppen und Ansichten von Bildern, Zeichnungen und Dokumenten. Außerdem enthält die Standortmaske, wie alle anderen Masken auch, die Navigationsleiste, das Druckmenü sowie die Programmeinstellungen.

1) Standortinformationen

Die Karteikarte Standortinformationen beinhaltet die Standortdaten. Darunter fallen der Name des Standorts, die Adresse, die Koordinaten und die Kostenstelle/-träger. Sie können an dieser Stelle ein Standort-Logo hinzufügen, die eingegebene Adresse in Bing Maps öffnen sowie erfasste Informationen bearbeiten .

2) Bauwerksgruppen

Die Karteikarte Bauwerksgruppen zeigt Ihnen die Bauwerksgruppen, die innerhalb des Standorts von Ihnen angelegt wurden. Mithilfe des Suchfeld filtern Sie die vorhandenen Einträge nach Namen oder Nummer (falls die Anzeige der Ebenennummern in den Benutzereinstellungen aktiviert ist). Sie können in der Karteikarte neue Bauwerksgruppen anlegen und zu bereits vorhandenen Bauwerksgruppen navigieren, klicken Sie hierzu einfach auf den gewünschten Eintrag

Symbolansicht / Listenansicht

Die Listenansicht ist die Standardeinstellung der Karteikarte Bauwerksgruppen, welche eine Sortierung der Datensätze ermöglich. Alternativ können Sie auf eine Darstellung in Symbolansicht umschalten, welche erfasste Übersichtsbilder anstelle eines Symbols anzeigt. Sie können wählen welche Spalten in der Liste angezeigt werden.

• Zum Wechseln der Ansichten klicken Sie per Rechtsklick auf eine Datei oder eine freie Fläche in der Karteikarten.
• Wählen Sie im erweiterten Menü den Punkt Ansichten und im nächsten Fenster den Eintrag Symbol/Bilderansicht bzw. Listenansicht.
• Über das Symbol wählen Sie welche Informationen in der Liste angezeigt werden sollen.

Erweitertes Menü

Wenn Sie sich mit der Maus über einem Standort befinden öffnet ein Rechtsklick das erweiterte Menü, in welchem Sie aus mehreren Aktionen wählen können.

Ansichten

Ändern Sie die Darstellung der Ebenen in Listen- /oder Symbolansicht.

Öffnen

Öffnet die jeweilige Ebene.

Bearbeiten

Öffnet die jeweilige Ebene im Bearbeitungsmodus.

Kopieren

Kopiert die jeweilige Ebene, optional mit oder ohne Unterebenen.

Exportieren

Exportiert die jeweilige Ebene, optional mit oder ohne Unterebenen.

Löschen

Löscht die jeweilige Ebene.  Achtung! Alle vorhandenen Unterebenen werden ebenfalls gelöscht.

Schadensliste ausgeben

Gibt eine Schadensliste im Excelformat der jeweiligen Ebene und vorhandener Unterebenen aus.

Zu Favoriten hinzufügen/entfernen

Fügt ausgewählte Ebenen zum Reiter Favoriten hinzu, bzw. entfernt bereits hinzugefügte Ebenen aus dem Reiter Favoriten

Prüfzyklen einrichten

Erstellt für bestimmte Verkehrsbauwerke automatisch einen regulären Prüfzyklus. Für weitere Informationen lesen Sie bitte den Artikel: Prüfzyklen einrichten

3) Zustand des Standorts

Die Karteikarte Zustand des Standorts zeigt Ihnen das Bauwerk bzw. den Bauwerksabschnitt mit dem höchsten Schädigungsgrad innerhalb des Standorts, resultierend aus einer laufenden bzw. abgeschlossenen Prüfung oder durch Erfassung des aktuellen Zustands eines Bauwerks oder Bauwerksabschnitts.

Der Zustand eines erfassten Bauwerks bzw. Bauwerksabschnitts wird in einem Zustandsdiagramm in den Ausprägungen Standsicherheit, Verkehrssicherheit, Dauerhaftigkeit und Schadstoffbelastung dargestellt. In einem Wertebereich von 0-4 werden die höchsten vergebenen Ausprägungen über alle Schäden dargestellt. Die errechnete Zustandsnote für das beschädigte Bauwerk befindet sich in der Mitte des Diagramms. Die Substanzkennzahl (SK) befindet sich oben links und bezieht sich nur auf Ausprägungen in den Bereichen Standsicherheit und Dauerhaftigkeit.

Weitere Informationen zur Zustandsnote und deren Berechnung finden Sie unter: Zustandsnotenberechnung in ZIS Ing-Bau

In Herkunftsebene springen

Das unter Herkunft angezeigte Bauwerk/Bauwerksabschnitt bildet die Grundlage zur aktuellen Zustandsbewertung des Standorts. Klicken Sie auf den angezeigten Eintrag, um direkt zur entsprechenden Ebene zu navigieren.

4) Ansichten

Über die Karteikarte Ansichten, die auf jeder Strukturebene rechts unten zu finden ist, verwalten Sie Ihre Bilder, Zeichnungen und Dokumente in ZIS Ing-Bau. Wechseln Sie durch die einzelnen Reiter, um die verschiedenen Inhalte anzuzeigen. Sie können u.a. per Rechtsklick die Anzeigengröße in der Karteikarte ändern, auf eine Listenansicht umschalten und ein Bilder per Doppelklick in einem externen Betrachter öffnen.

Verwandte Artikel: Maske Startseite |Maske Bauwerksgruppen | Maske Bauwerke | Bauwerksabschnitte/Teilbauwerke | Maske Aktueller Zustand | Maske Prüfungen

Verfügbar ab ZIS Ing-Bau Version: 19.11.08.0
