Baustoffe erfassen

Baustoffe können in ZIS Ing-Bau in der Maske Baustoffe oder auch direkt bei einzelnen Konstruktionsteilen und Segmenten erfasst werden.

  • Sie finden die Maske Baustoffe in der Navigationsleiste unter dem Punkt Konstruktionsdaten.

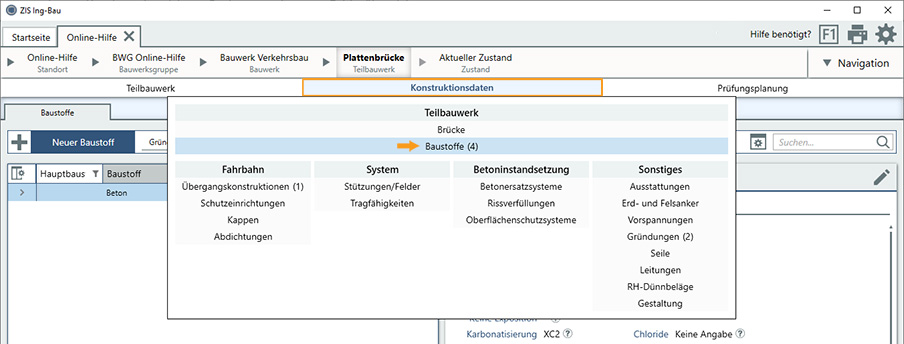

Navigationsleiste - Baustoffe




Maske Baustoffe

In der Maske erfassen Sie einzelne Baustoffe zu Ihren Konstruktionsteilen bzw. für Ihre Hauptbauteile/Segmente (nur für Verkehrsbauwerke)

  1. Klick auf den Button "neuer Baustoff" legt einen neuen Datensatz an
  2. Über die Filter wählen Sie für welchen Bereich Sie Baustoffe erfassen möchten

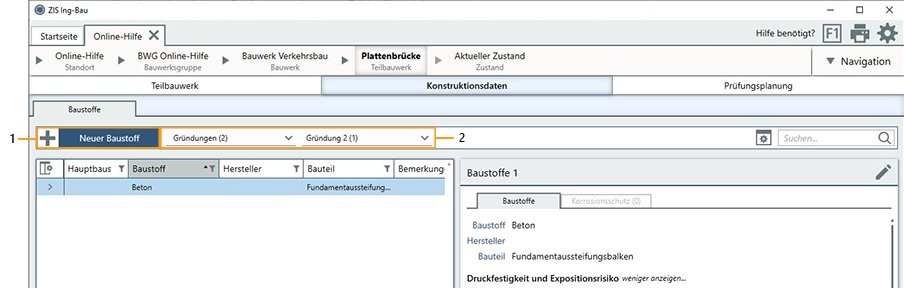

Maske Baustoffe - Neu und Filter





Baustoffe in den Masken der Konstruktionsteilen

In den Masken der Konstruktionsteilen oder Segmente können Sie Baustoffe über das Baustoffe-Element erfassen, ohne dafür in die Maske Baustoffe wechseln zu müssen.

  • Mit Klick auf das Plus-Icon Hinzufügen - Iconöffnet sich das Fenster Baustoff erfassen.
  • Sie haben die Möglichkeit über das Pfeil-Symbol Button - Sprung zu Baustoffein den jeweiligen Datensatz innerhalb der Maske Baustoffe zu springen.

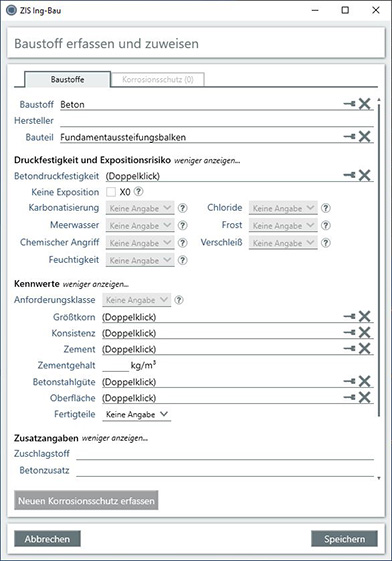

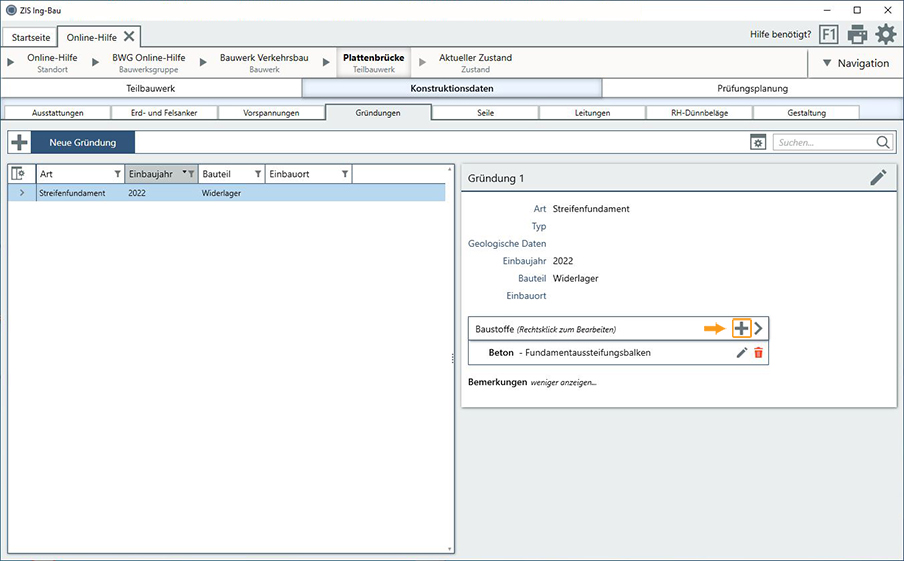

Baustoffe - Konstruktionsteile   Fenster Baustoffe erfassen und zuweisen



Baustoffe der Hauptbauteile (Verkehrsbauwerke)

ZIS Ing-Bau unterscheidet bei den Bauwerkstypen Verkehrsbauwerken zwischen Baustoffen der Hauptbauteile und Baustoffe der Konstruktionsteile. Im folgenden möchten wir Ihnen die Unterschiede in der Erfassung erläutern.

  • Die Erfassung der Baustoffe für die Hauptbauteile der Brücken, Tunnel, Verkehrszeichenbrücken und sonstiger Bauwerke kann nur in der Maske Baustoffe durchgeführt werden.
  • Der erste Filter muss "Baustoffe der Hauptbauteile" anzeigen.

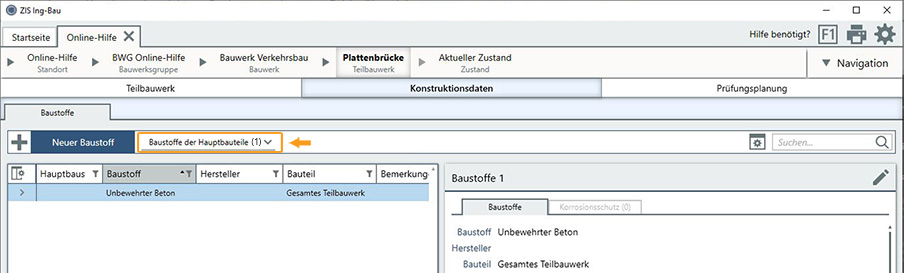

Maske Baustoffe - Baustoffe der Hauptbauteile

  • Die Erfassung der Baustoffe für Segmente der Lärmschutz- und Stützbauwerke erfolgt entweder über die Masken der Segmente oder in der Maske Baustoff.
  • Bei Erfassung in der Maske Baustoffe muss beim ersten Filter "Baustoffe der Segmente" ausgewählt sein. Im zweiten Filter wählen Sie den gewünschten Segmentdatensatz.

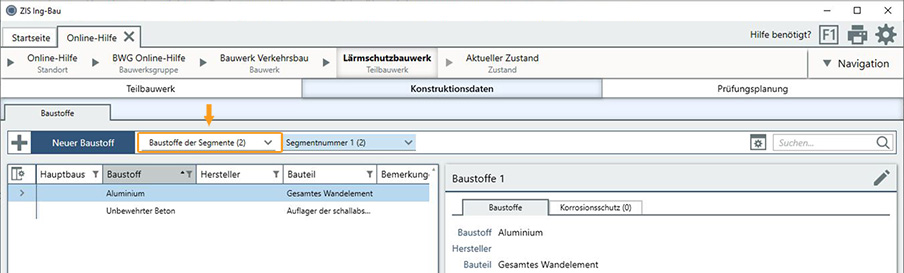

Maske Baustoffe - Baustoffe der Segmente



Hauptbaustoff

  • Es kann für die Baustoffe der Hauptbauteile grundsätzlich ein Baustoff als Hauptbaustoff gekennzeichnet werden.
  • Ausnahme sind hierbei die Segmente von Lärmschutzbauwerken und Stützbauwerken, hier kann zu jedem erfassten Segment ein Hauptbaustoff bestimmt werden.
  • Die erforderlichen Bedingung wird Ihnen unter der jeweiligen Checkbox angezeigt.

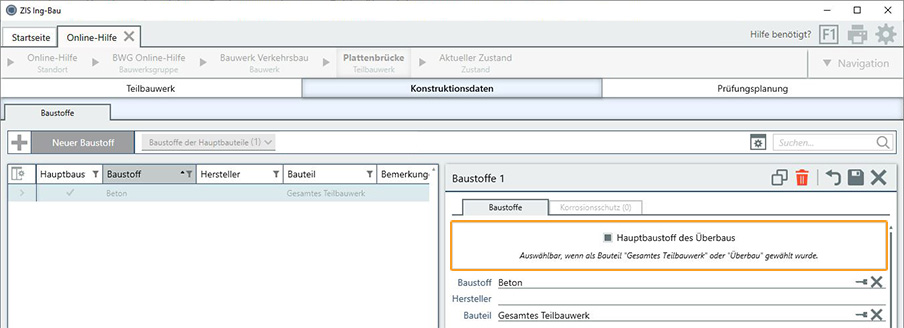

Maske Baustoffe - Hauptbaustoff


  • Als Hauptbaustoff gekennzeichnete Baustoffe werden in der Liste gelb gekennzeichnet.



Baustoffe der Konstruktionsteile (alle Bauwerkstypen)

Sind nicht auf Verkehrsbauwerke beschränkt und können auch zu Konstruktionsdaten des Hoch-/Tiefbau erfasst werden.

  • Die Erfassung der Baustoffe der Konstruktionsteile wie zb. Übergangskonstruktionen, Gründungen, Lager etc. kann direkt aus der jeweiligen Maske oder in Maske Baustoffe ausgeführt werden.
  • Sie haben die Möglichkeit über das Pfeil-Symbol Button - Sprung zu Baustoffein den jeweiligen Datensatz innerhalb der Maske Baustoffe zu springen.

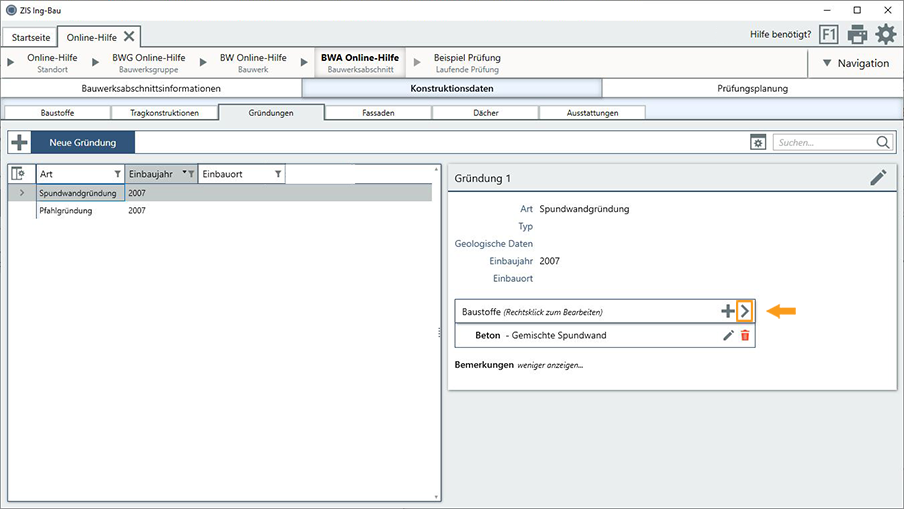

Maske Konstruktionsdaten - Baustoffe

  • Nach der Navigation zur Maske Baustoffe sind die entsprechenden Filter gesetzt, je nachdem aus welchen Konstruktionsdaten Sie in die Maske Baustoffe navigieren.
  • Die Zahl in Klammern hinter dem Konstruktionsteil zeigt die Anzahl der erfassten Baustoffe an

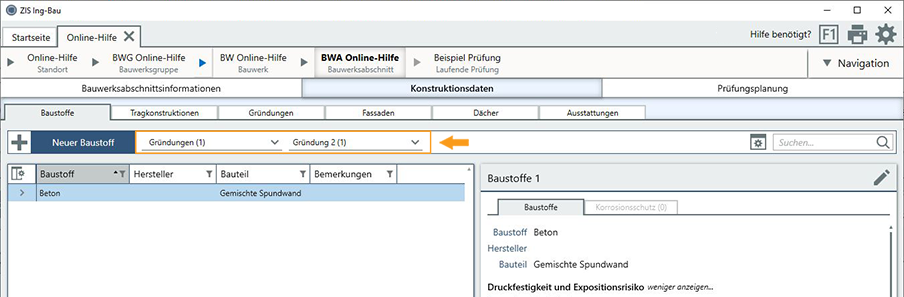

Maske Baustoffe - Konstruktionsteile Filter



Baustoffe in Berichten

  • Baustoffe der Hauptbauteile (nur bei Verkehrsbauwerken) und Baustoffe der Konstruktionsteile werden in Berichten als eigenes Kapitel ausgegeben und können an- oder abgewählt werden.

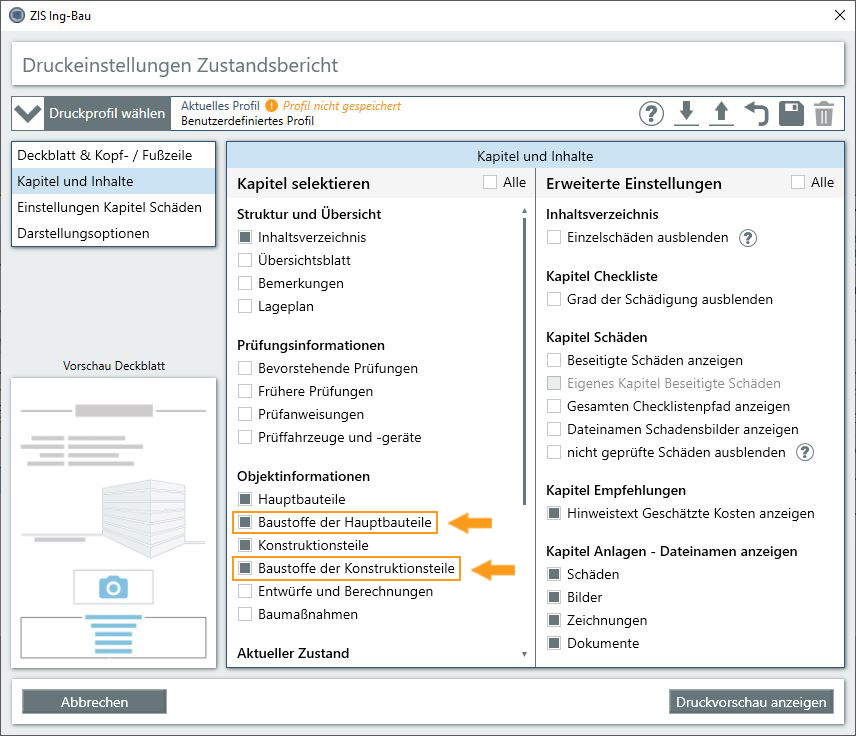

Druckeinstellungen_Baustoffe





Verwandte Artikel: Konstruktionsdaten erfassen | Bauwerk erfassen | Bauwerksabschnitt erfassen | Bauwerksinformationen erfassen | Voreinstellungen Zustandsbericht/Prüfbericht



Verfügbar ab ZIS Ing-Bau Version: 22.10.26.0
